•产品描述:U3015是一款高性能低成本 PWM 控制功率 器,适用于离线式小功率降压型应用场合,外 围电路简单、器件个数少。同时产品启动模块内 置高耐压 MOSFET 可提高系统浪涌耐受能力。与传统的 PWM 功率开关不同,U3015 内部 无固定时钟驱动 MOSFET,系统开关频率随负载 变化可实现自动调节。同时芯片采用了多模式 PWM 控制技术,有效简化了外围电路设计,提 升线性调整率和负载调整率并消除系统工作中的 可闻噪音。此外,芯片内部峰值电流检测阈值可 跟随实际负载情况自动调节,可以有效降低空载 情况下的待机功耗。 U3015 集成有完备的带自恢复功能的保护功 能: VDD 欠压保护、逐周期电流限制、输出过压保 护、过热保护、过载保护和 VDD 过压保护等。
•主要特点:WN: 12~180V(OUT:ADJ);集成 2.5A 180V MOS;集成 200V 高压启动电路;多模式控制、无异音工作;支持降压和升降压拓扑;默认14.3V 输出(FB 脚悬空);待机功耗低于 50mw;良好的线性调整率和负载调整率;集成软启动电路;内部保护功能:过载保护(OLP);逐周期电流限制(OCP);输出过压保护(OVP);VDD 过压、欠压和电压箝位保护。
•典型应用:电信 90V电源系统;以太网 POE;工业控制;逆变器系统

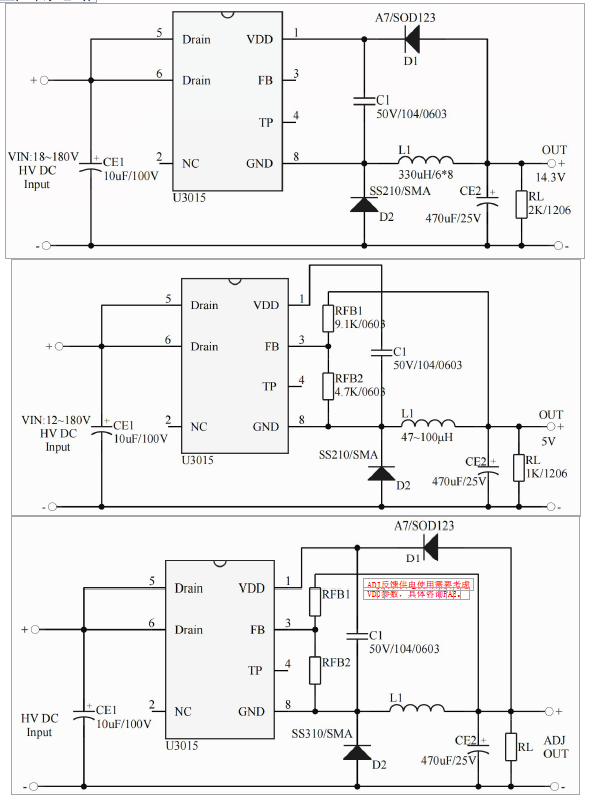

•典型应用电路
