•产品描述:U3220是一款高性能低成本 PWM 控制功率 器,适用于离线式小功率升压、降压和升降压应 用场合,外围电路简单、器件个数少。同时产品 启动模块内置高耐压 MOSFET可提高系统浪涌耐 能力 。 与传统的 PWM 功率开关不同,U3220内部 无固定时钟驱动 MOSFET,系统开关频率随负载 变化可实现自动调节。同时芯片采用了多模式 PWM 控制技术, 有效简化了外围电路设计,提 升线性调整率和负载调整率并消除系统工作中的 可闻噪音。此外,芯片内部峰值电流检测阈值可 跟随实际负载情况自动调节,可以有效降低空载 情况下的待机功耗。 U3220集成有完备的带自恢复功能的保护功 能:VDD欠压保护、逐周期电流限制、输出过压 保护、过热保护、过载保护和 VDD 过压保护等。
•主要特点:VIN: 12~100V(OUT:ADJ) ;集成7A 100V (10A 100V) MOS ; 集成 180V 高压启动电路 ;多模式控制、无异音工作;支持升压、降压和升降压拓扑 (FB 脚悬空) ;待机功耗低于 50mW ;良好的线性调整率和负载调整率 ;集成软启动电路 ;内部保护功能: 过载保护 (OLP) ;逐周期电流限制 (OCP) ;输出过压保护 (OVP) ;VDD
•典型应用:电信 90V 电源系统;以太网 POE;工业控制;逆变器系统

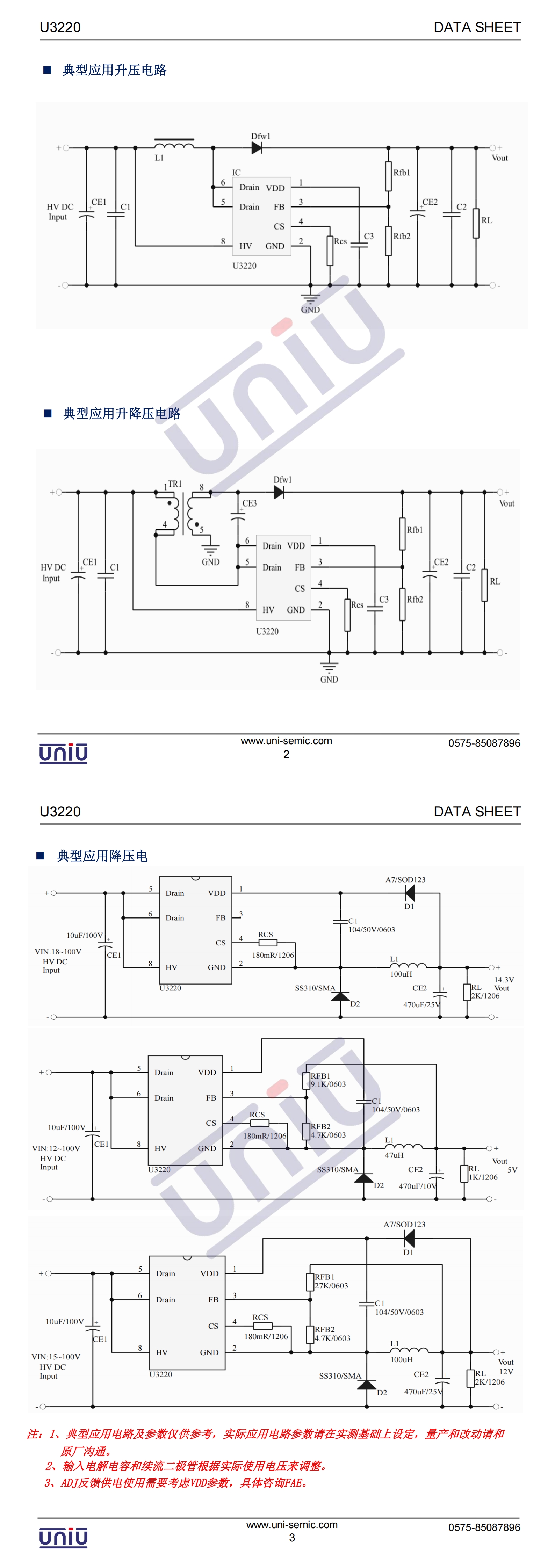

•典型应用电路
