•产品描述:U1001A是高压，高速功率MOSFET和IGBT驱动器，具有相关的高侧和低侧参考输出通道。专有的HVIC和闩锁免疫CMOS技术可实现坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出，低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，设计用于最小的驱动器交叉导通。浮动通道可用于驱动n通道功率MOSFET或IGBT的高侧配置，其工作电压高达30伏。

•主要特点:为自启动设计的浮动通道内置SD功能耐受负瞬态电压抗v /dt栅极驱动供电范围从5到30V欠压锁定3.3V, 5V输入逻辑兼容交叉传导防止逻辑内部设定死区时间高侧输出与输入相关断输入关闭两个通道两个通道匹配传播延迟

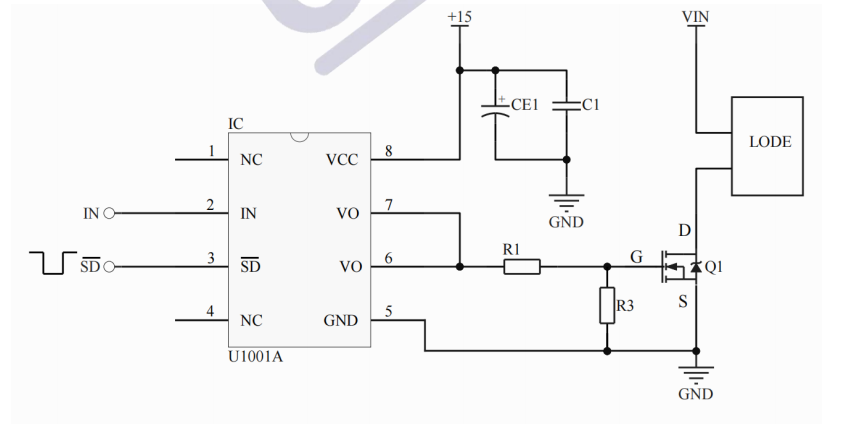

•典型应用电路:

规格书下载点击此处
