•产品描述:U3504D是一个高压，降压，开关稳压器内置MOSFET。它集成了一个高侧、高电压、功率MOSFET，通常电流限制为3A(IPK)。输入范围适应各种降压应用，使其成为汽车，工业和照明应用的理想选择。采用滞回电压模式控制，响应速度非常快。UNIU专有的反馈控制方案最大限度地减少了所需外部组件的数量。开关频率为150KHz，允许元件尺寸小。热停机和短路保护(SCP)提供可靠和容错的操作。低静态电流允许U3504D用于电池供电的应用。U3504D采用ESOP-8封装，外露衬垫。

•主要特点:集成高压启动电路;默认5.5V输出(类型);内置150V/288mΩ MOSFET;内置自引导二极管;滞后控制:无补偿;150KHz开关频率;PWM调光控制输入降压应用;短路保护(SCP)与集成的高侧MOSFET;低静态电流;热关闭;可在一个ESOP-8封装与一个暴露的垫

•典型应用:滑板车、电动自行车控制电源、太阳能系统、汽车系统电源、工业电源、大功率LED驱动器;

USB

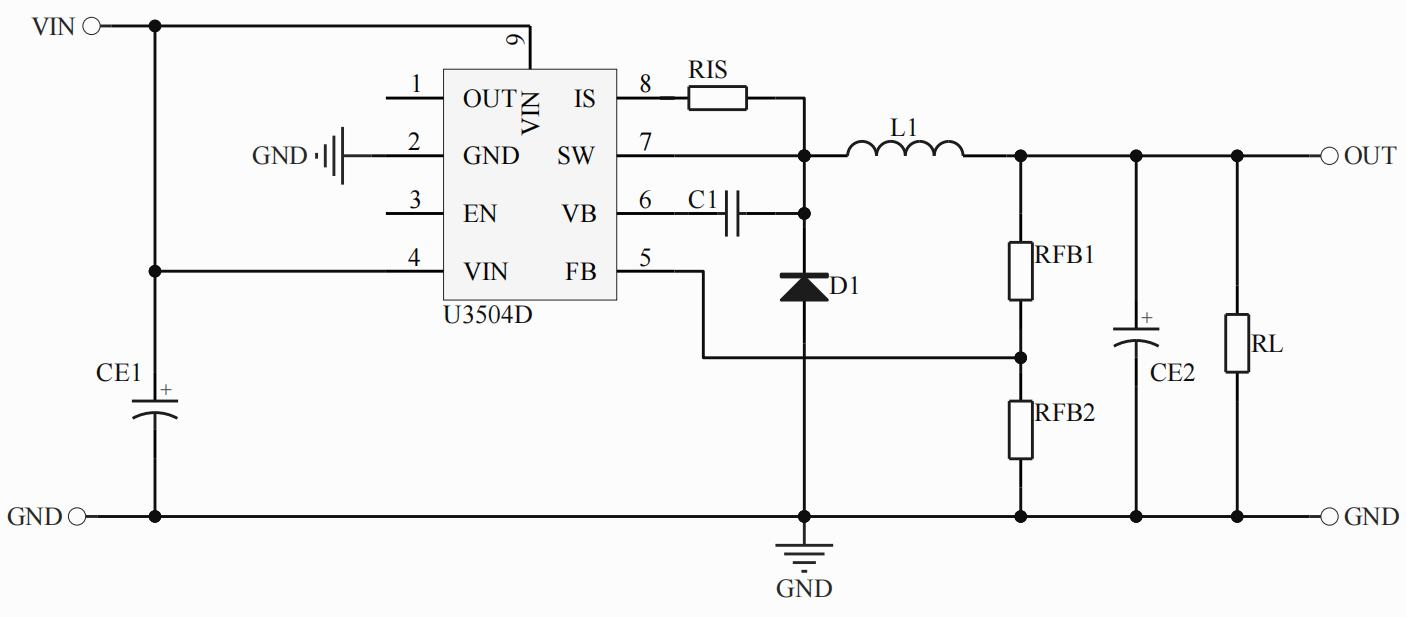

•典型应用电路
