•产品描述::U3406 400V同步降压控制器从高输入电压源或从输入轨受到高压瞬变进行调节，最大限度地减少了对外部浪涌抑制组件的需求。高侧开关最小导通时间为60 ns，具有较大的降压比，可实现从100V标称输入到低压轨的直接降压转换，从而降低系统复杂性和解决方案成本。U3406在输入电压低至8.5V的情况下继续工作，如果需要，可以接近100%的占空比，使其成为高性能100V电池汽车应用，ADAS(环视ECU)和HEV/EV系统的绝佳选择。强制pwm (FPWM)操作消除了开关频率变化，以最大限度地减少EMI，而用户可选择的二极管仿真降低了轻负载条件下的电流消耗。测量低侧MOSFET的压降或使用可选的电流检测电阻提供逐周期过流保护。可调开关频率高达0.5MHz，可以同步到外部时钟源，以消除噪声敏感应用中的拍频。

•主要特点:器件温度等级1:-40°C至+ 80°C环境温度范围通用同步降压DC/DC ControllerØ宽输入电压范围为9.5V至400VØ可调输出电压从1.25V至280VØ电压模式控制与线前馈三相变频60ns最小导通时间高VIN / VOUT比180ns最小关断时间低压差1.1V参考±1%反馈精度8.5V栅极驱动器标准VTH MOSFETsØ 220ns自适应死区时间ControlØ 2A电源和2.5A吸收能力yl固有保护功能，稳健DesignØ hiccup模式过流ProtectionØ带HysteresisØ VCC和栅极驱动UVLO ProtectionØ带迟滞的热关机保护l 16引脚SOP封装带可湿性侧板sl使用带UNI-SEMI®电源设计器的U3406创建定制设计

•典型应用:高功率汽车DC/DC调节器汽车电机驱动器，ADASl HEV/EV电源符合LV-148

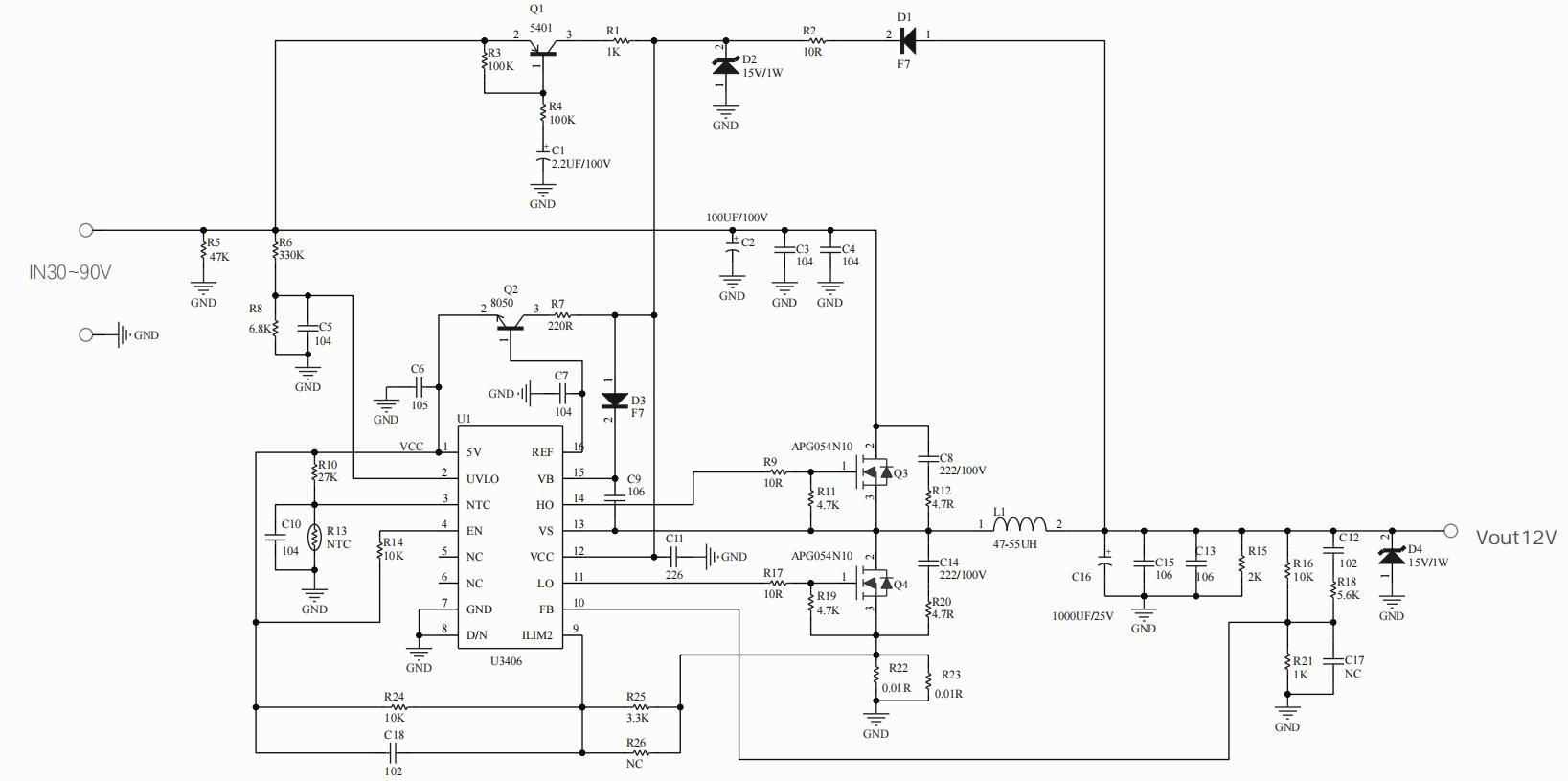

•典型应用电路

规格书下载点击此处
