•产品描述:U3501C是一个高压,降压,开关稳压器内置MOSFET。它集成了一个高侧、高电压、功率MOSFET,通常电流限制为5A(IPK)。输入范围适应各种降压应用,使其成为汽车,工业和照明应用的理想选择。采用滞回电压模式控制,响应速度非常快。UNIU专有的反馈控制方案最大限度地减少了所需外部组件的数量。开关频率为150KHz,允许元件尺寸小。热停机和短路保护(SCP)提供可靠和容错的操作。低静态电流允许U3501C用于电池供电的应用。U3501C采用带有外露衬垫的ESOP-8封装。
•主要特点:集成高压启动电路,集成5.5V基准电路,内置60V/29 mΩMOSFET,内置自举二极管,滞回控制:无补偿,开关频率为150KHz, PWM调光控制输入用于降压应用,集成高侧MOSFET的短路保护(SCP),低静态电流;热关闭;可在ESOP-8封装与外露垫
•典型应用:滑板车,电动自行车控制电源;太阳能系统;汽车系统电源;工业电源;大功率LED驱动器;USB

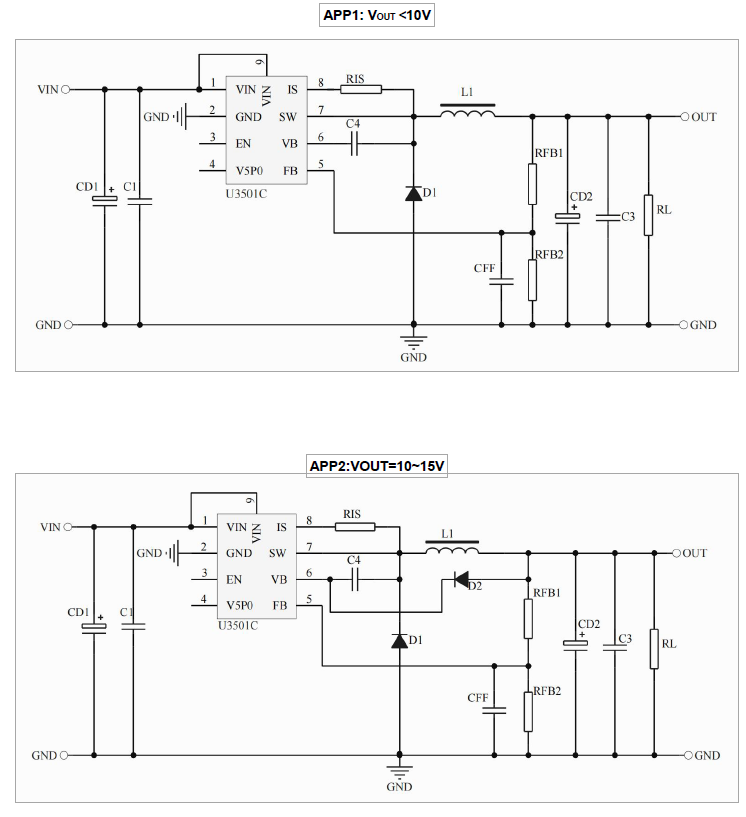

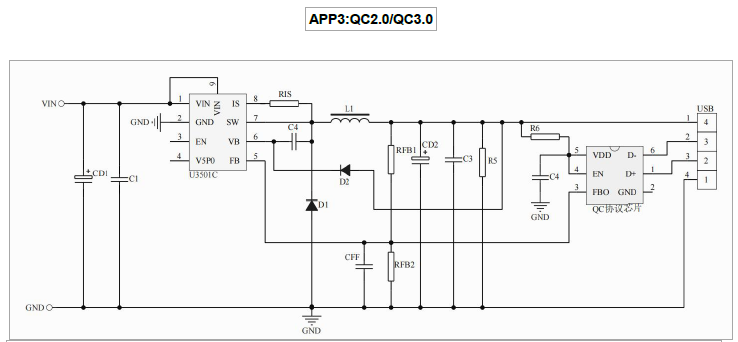

•典型应用电路
