•产品描述:

U831B 是一款非隔离型、高集成度且低成本的 PWM 功率开关，适用于降压型和升降压型电路。 U831B 采用高压单晶圆工艺，在同一片 晶圆 上集成有 500V 高压 MOSFET 和采用开关式峰值 电流模式控制的控制器。在全电压输入的范围内可 以保证高精度的 5V 默认输出。 在芯片内部，芯片 内部最小 Toff 时间固定为 32us 且带有抖频功能， 在保证输出功率的条件下优化了 EMI 效果。同时， 芯片设计有轻重载模式，可轻松获得低于 50mW 的待机功耗。 U831B 集成有完备的保护功能：VDD 欠压保 护、逐周期电流限制、异常过流保护 、过热保护、 过载保护和短路保护等。

 •主要特点:

 高精度5V默认输出；集成500V高压MOSFET和高压启动电路；集成采样电阻，超低系统成本；支持超低压输入(15V以上)应用；支持降压和升降压电路；开关式峰值电流模式控制；超低待机功耗小于50mW；超低工作电流，支持小VDD电容；集成软启动电路；集成式保护功能:、过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、异常过流保护(AOCP)、前沿消隐(LEB)；VDD欠压保护；封装SOT23-3L/TO-92

•典型应用:

小家电电源、辅助电源

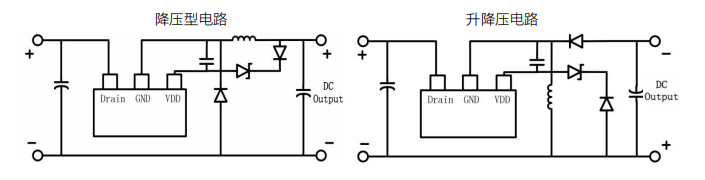

•典型应用电路:

规格书下载点击此处
