•产品描述:U3213E是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM功率开关不同，U3213E内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。U3213E集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。

•主要特点:集成5A 200V MOS/;集成200V高压启动电路;多模式控制、无异音工作;支持降压和升降压拓扑;默认14.3V输出(FB脚悬空);待机功耗低于50mw;良好的线性调整率和负载调整率;集成软启动电路;内部保护功能:过载保护(OLP);逐周期电流限制(OCP);输出过压保护(OVP);VDD过压、欠压和电压箝位保护

•典型应用:电信90V电源系统；以太网POE；工业控制；逆变器系统

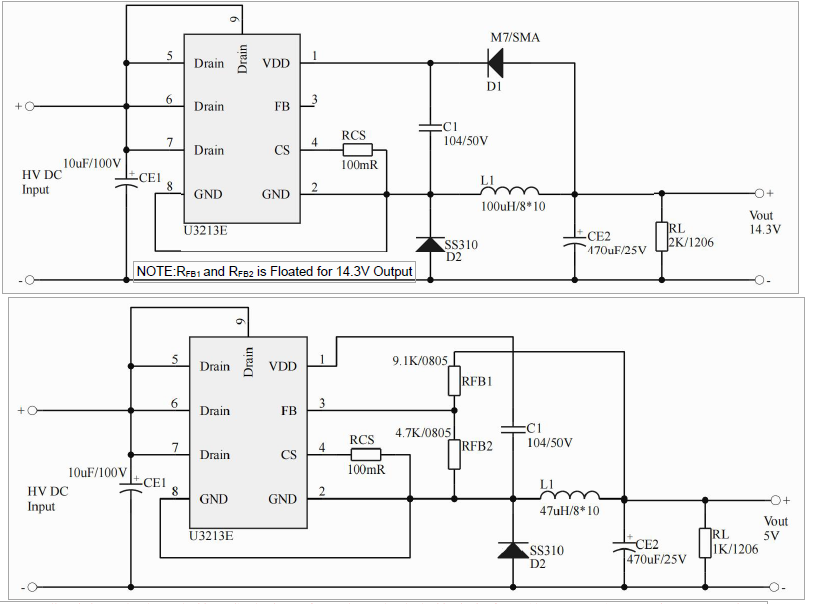

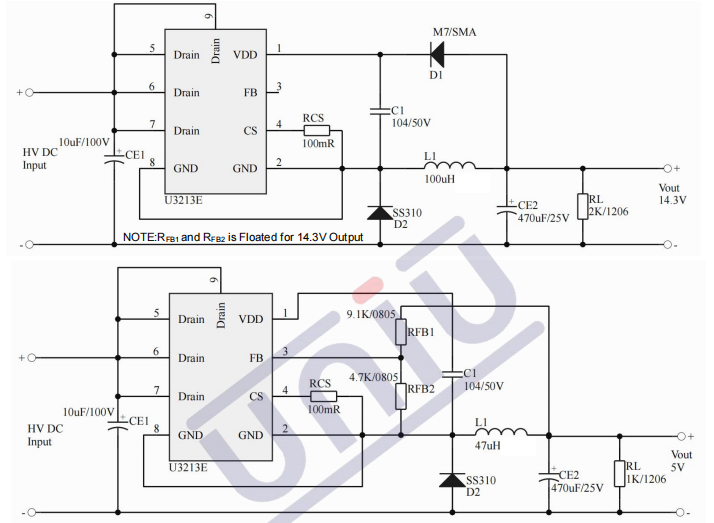

•典型应用电路
