•产品描述:U8700 是一款针对离线式反激电源设计的高性能PWM控制器。芯片内集成有通用的原边恒流控制技术,可支持断续模式和连续模式工作,适用于恒流输出的隔离型电源应用中。U8700内部具有高精度65kHz开关频率振荡器。芯片采用绿色节能模式和打嗝模式工作,可以获得小于75mW的待机功耗。U8700集成有完备的保护功能,包括: VDD 欠压保护 (UVLO) 、VDD 过压保护 (OVP)、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、过热保护、软启动、 VDD 箝位和 CS 管脚开路保护等。
•主要特点:可支持断续模式、连续模式的原边恒流技术±5%;±5%恒流精度;±1%恒压精度;待机功耗<75mW;固定 65KHz 开关频率;绿色省电模式和打嗝模式工作;超低启动和工作电流;集成内部斜率补偿的电流模式控制;集成线电压和电感量补偿的恒流技术;封装类型SOT23-6L;集成自恢复模式的保护功能:VDD 欠压保护(UVLO) ;VDD过压保护(OVP);过热保护(OTP);逐周期电流限制;过载保护(OLP);短路保护(SCP);前沿消隐(LEB);CS管脚开路保护;
•典型应用:充电器;适配器

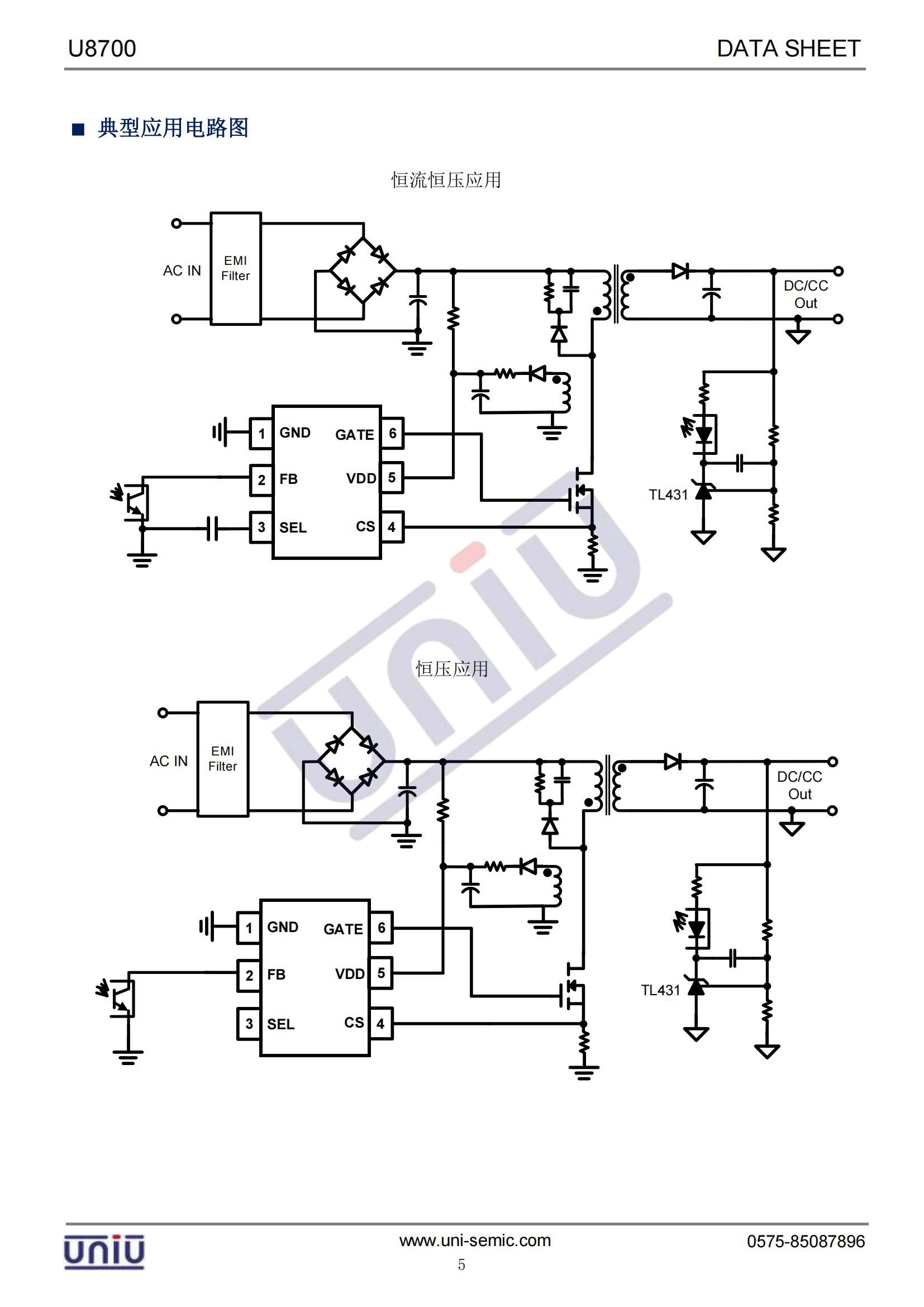

•典型应用电路
