■产品描述:

U6110是一款非隔离型、高集成度且低成本的 PWM功率开关，适用于降压型和升降压型电路。 U6110采用高压单晶圆工艺，在同一片晶圆上集 成有500V高压MOSFET和采用开关式峰值电流模式控 制的控制器。在全电压输入的范围内可以保证高精度 的5V默认输出。在芯片内部，振荡器频率固定为 31kHz且带有抖频功能，在保证输出功率的条件下优 化了EMI效果。同时，芯片设计有轻重载模式，可轻 松获得低于50mW的待机功耗。 U6110集成有完备的保护功能： VDD欠压保护、 逐周期电流限制、过热保护、过载保护和短路保护等。

■主要特点:

●高精度5V/ADJ输出

●集成500V高压MOSFET和高压启动电路

●超低系统成本

●支持降压和升降压电路(VIN:7~400V)

●开关式峰值电流模式控制

●超低待机功耗小于50mW

●超低工作电流，支持小VDD电容

●集成31KHz带抖频功能振荡器

●集成软启动电路

●集成式保护功能：

过载保护(OLP)过热保护(OTP)

逐周期电流限制(OCP)前沿消隐(LEB)VDD欠压保护

●可选封装TO-92与SOT23-3

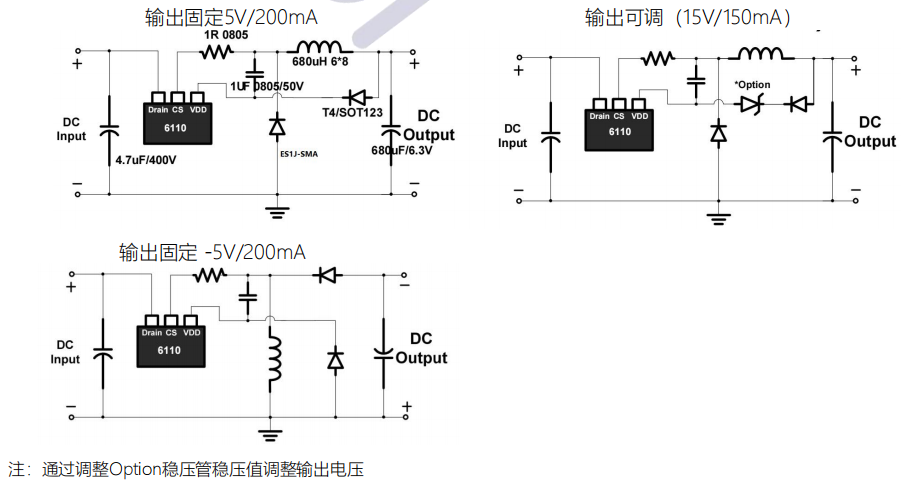

■典型应用

●电动摩托车控制器

●电动自行车控制器

●高压模拟/数字系统

●工业控制系统

●小家电

●电信48V电源系统

●以太网POE

●便携式移动设备

●逆变器系统
